弹性套筒补偿器强度大摩擦系数小

2017-3-26 9:59:44 点击：

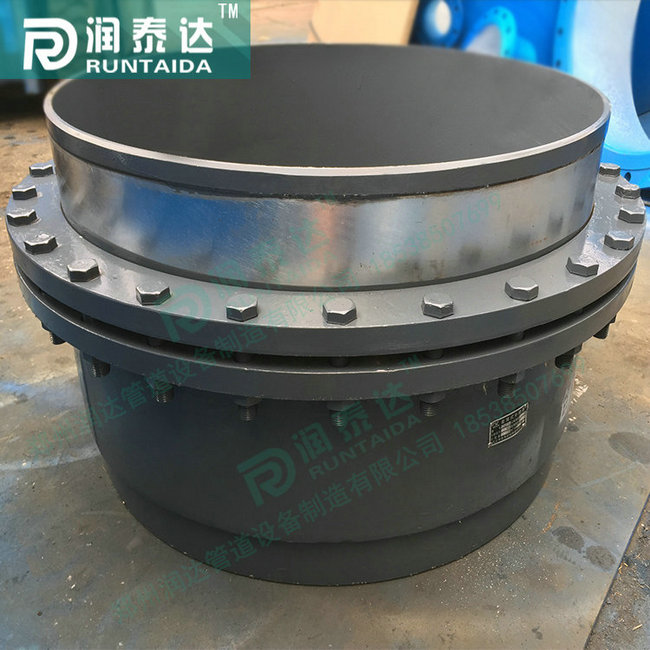

润达管道生产的弹性套筒式补偿器产品，是在原有套筒补偿器产品基础上，研发出的新型管道配件产品，该产品主要应用在各种常规补偿器产品不能满足要求的震动场合，全面的提升有震动的管道系统中补偿器的使用需求，很好的满足了工程建设的使用需求，该产品自研发初期就受到了各大型设计院的认可，产品也润达管道生产的弹性套筒式补偿器产品，称套管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。该产品在密封材料上选用了优质的新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04-0.10)，不老化，效果好，维修方便等特点。产品密封体结构受到使用环境的影响，滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封,能耐高温,防腐蚀抗老化,适用温度-40至150,特殊情况下可达350.既能保证轴向滑动,又能保证管内介质不泄漏.

套筒式补偿器设计了防拉断装置,可保证在其伸缩到极限位置时不被拉开,从而使整个管网运行的安全性大大提高.。

套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。

套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。

套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。

公称直径 DN	芯管内径 D₁	芯管外径 D₂	法兰外径 D₃	填料长度 B	补偿量 △L max	安装长度 Lmax	摩擦力 Pc(N) 1.6MPa时	重量（kg）
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
（70）	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	345	70	300	945	14977	102.0
250	253	270	400	70	350	1045	21297	139.2
300	303	322	460	91	350	1065	25399	162.0
350	353	373	510	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.8
500	505	528	670	91	450	1375	36234	370.8
600	603	630	790	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	517.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
注：当工作压力不是1.6MPa时，其摩擦力P₁= Pc／1.6×P_N
