双流向套筒补偿器补偿能力大变形应力小

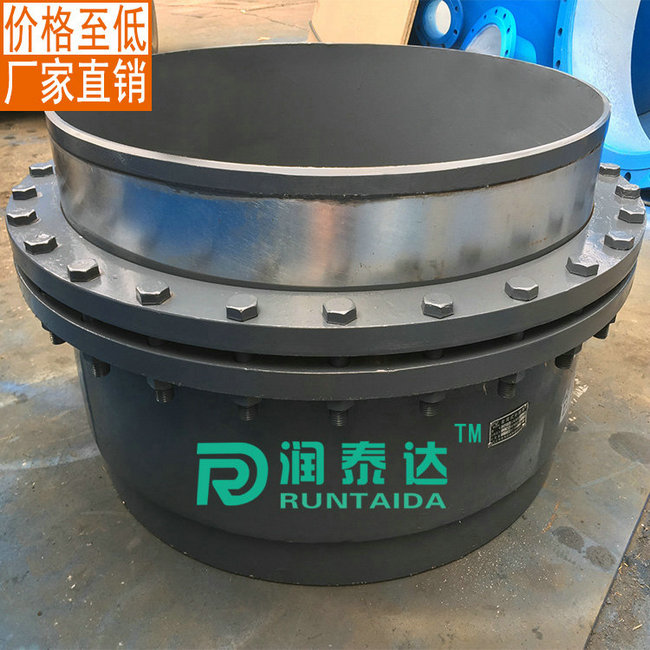

双流向套筒伸缩器又称双流向套筒补偿器、双流向套筒膨胀节。该产品吸取了原套筒型补偿器的优点，使补偿能力增大，变形应力和流体阻力最大限度减少，其组成部分由芯管、填料室、特制密封填料和筒体装配成一体。
双流向套筒伸缩器是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
套筒伸缩器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
套筒伸缩器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
套筒伸缩器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
套筒伸缩器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
直埋型套筒伸缩器能直埋于地下，安装时可不设置维修井，工程造价低。
套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
常见产品系列
ZHTTB-B系列弹性套筒补偿器
ZHZTB-B系列直埋型套筒补偿器
ZHN-H-I系列无推力套筒补偿器
ZHN-H-II系列直流无推力套筒补偿器
ZHYTB-A系列一次性套筒补偿器
ZHSLT系列双流向套筒补偿器
|
公称直径 DN |
管外径×壁厚 DW×s |
补偿量 ΔL |
安装长度 Lmax |
填料室外径 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
