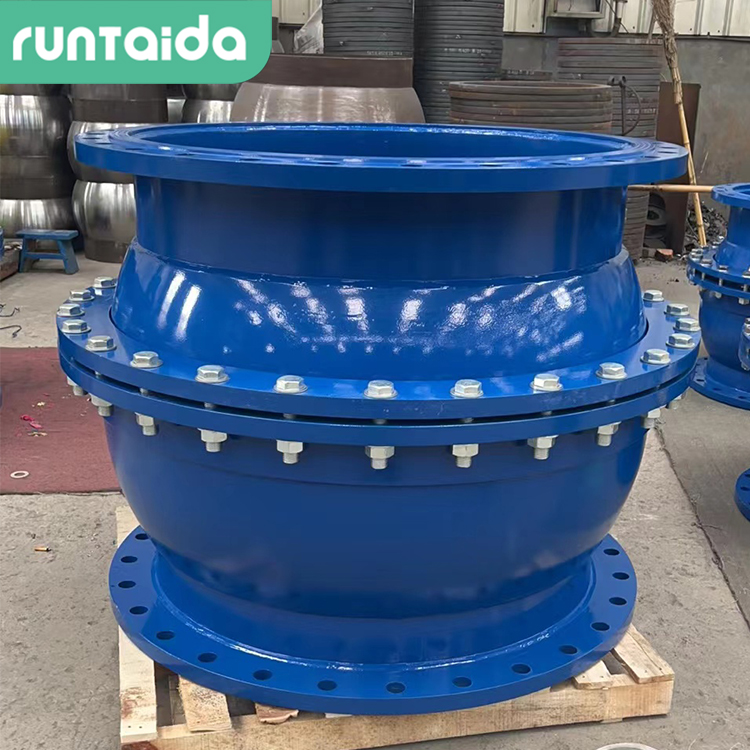

QB型球型补偿器
2023-8-29 10:26:36 点击：
球形补偿器工作原理是通过球头的转动和曲折与力臂形成力偶，使大小相等方向相反的一对力，围绕着z轴旋转,完成力偶两边管路膨胀量的吸收。当球形补偿器布置在两固定支架中心时，则管道运行时两端有相同的膨胀量和相同的膨胀推力，这是将力偶围绕着中心旋转一定角度，以达到吸收两端方向相对大小相等的膨胀量。当球形补偿器布置不在两固定支架中心时，在运行时的力偶中心偏向较短的一段围绕来吸收两端方向相对大小不等的膨胀量。
球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个多方向上的横向位移，球形补偿器应成对使用，单只球形补偿器没有补偿能力，可作管道万向接头使用。球形补偿器具备补偿量大，无盲板力，对固定管架的作用力小，球形补偿器选用可注组合密封技术，完成长期可靠密封。
球形补偿器工作压力：1.0～4.0mpa，工作温度：≤350℃/≤500℃，公称通径：DN40-DN3200mm，全折屈角：≤30°（±15°）,工作介质：蒸汽、热油、热水等。
球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个多方向上的横向位移，球形补偿器应成对使用，单只球形补偿器没有补偿能力，可作管道万向接头使用。球形补偿器具备补偿量大，无盲板力，对固定管架的作用力小，球形补偿器选用可注组合密封技术，完成长期可靠密封。
球形补偿器工作压力：1.0～4.0mpa，工作温度：≤350℃/≤500℃，公称通径：DN40-DN3200mm，全折屈角：≤30°（±15°）,工作介质：蒸汽、热油、热水等。
