套筒补偿器原理讲解
2023-8-17 14:42:49 点击：

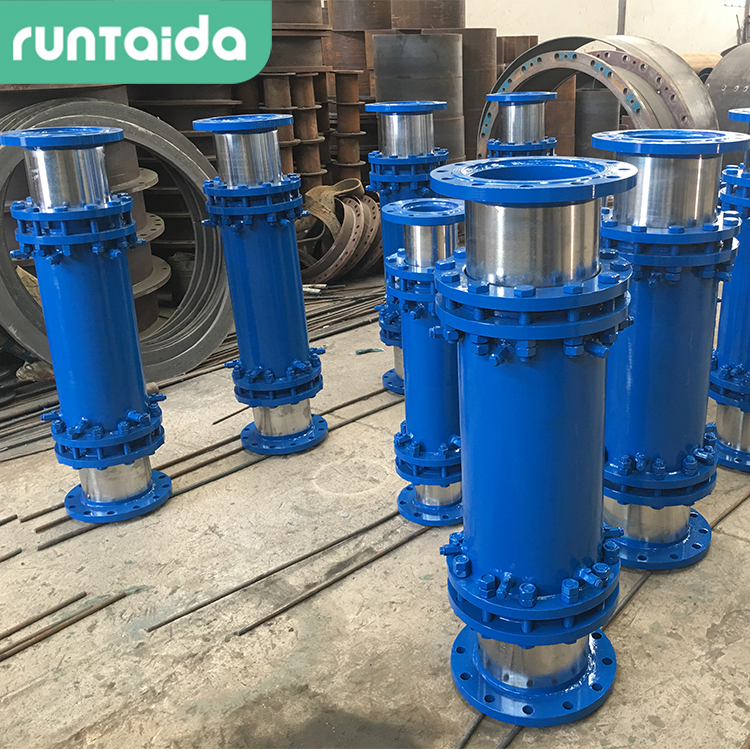

套筒补偿器是热力管道中常用的一种补偿器设备，众所周知，加热蒸汽管的设计，安装和使用需要着重考虑管道的热膨胀和产生的热推力。传统管道中使用的方形补偿器（或方形膨胀节）由于安装位置有限逐渐由套筒式补偿器替换。它有尺寸小，热补偿能力大，热水阻力小等独特的经济优势。
套筒补偿器适用于工作压力0-0 2.5MPa，热网管道工作温度-40-400℃，套筒式补偿器分为两部分，即外套管和内套管，内壳体由填充物密封和密封。 填料采用柔性石墨，温度范围宽（-190-1600°C），韧性好，弹性高，密封性能好，自润滑性能好，摩擦系数低等优点。 套筒补偿器具有实用性，在热网设计中，内套管应为介质端部的流动，伸缩侧管的高程应略高于固定侧管的高程，以便水可以管道启动和停止时排空。在加热网络中，可以使用套筒补偿器，只要它仅补偿吸收轴向位移即可。使用补偿器的经济可靠的线性距离应在40m以内，即线性40m管道的轴向膨胀应予以补偿。
套筒补偿器适用于工作压力0-0 2.5MPa，热网管道工作温度-40-400℃，套筒式补偿器分为两部分，即外套管和内套管，内壳体由填充物密封和密封。 填料采用柔性石墨，温度范围宽（-190-1600°C），韧性好，弹性高，密封性能好，自润滑性能好，摩擦系数低等优点。 套筒补偿器具有实用性，在热网设计中，内套管应为介质端部的流动，伸缩侧管的高程应略高于固定侧管的高程，以便水可以管道启动和停止时排空。在加热网络中，可以使用套筒补偿器，只要它仅补偿吸收轴向位移即可。使用补偿器的经济可靠的线性距离应在40m以内，即线性40m管道的轴向膨胀应予以补偿。
