补偿器的产品使用中要严格根据设计要求使用，在管道的架设中没个距离点要有固定支墩的类型按照是否承受介质内压产生的轴向推力分为主固定支墩和次固定支墩[1]。管段承受回填土摩擦力、补偿器变形的弹性力或摩擦力等,同时也承受介质内压轴向推力的固定支墩成为主固定支墩。仅承受回填土摩擦力、补偿器位移力等,而不受管道介质内压推力作用的固定支墩称为次固定支墩。主固定支墩:当管道中布置套筒补偿器、波纹补偿器时,管道介质的轴向内压力不能平衡抵消,只有利用主固定支架来强制固定。管道介质的轴向内压力发生在管道的盲端、变径管、转弯、三通、分段阀关闭、分支阀等处。当管道中布置方形补偿器、无推力套筒补偿器、无推力波纹补偿器时,发生在管道的转弯等处的介质轴向内压力被平衡抵消,不需要布置主固定支架来强制固定。

 目前有两种固定墩的做法来平衡管道对固定墩的推力,一种是利用固定墩与土壤之间的摩擦力来抵抗供热管道的推力,即靠固定墩的自重,固定墩的被动土压力作为安全储备;另一种是利用固定墩的被动土压力来抵抗供热管道的推力,即增加固定墩尺寸,固定墩的摩擦力作为安全储备。无论哪种做法,使固定墩的推力动辄几百吨,占地大、投资大、耗工时等问题一直困扰着工程设计人员。

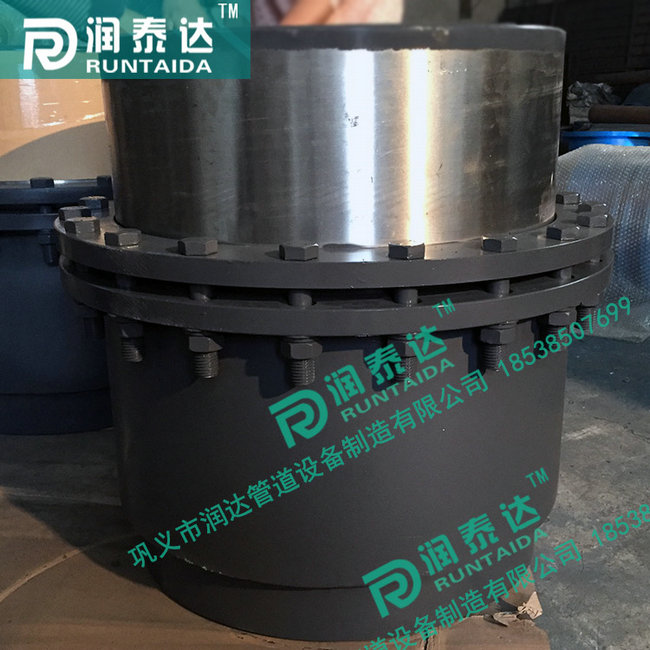

套筒式补偿器结构特点

套筒式补偿器亦称管式伸缩节，是热流体管道的补偿装置,主要用于直线管道的铺设.适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。套筒式补偿器/管式伸缩节适用于介质工程压力≤2.5MPa，介质温度-40℃～600℃。

套筒式补偿器/管式伸缩节采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04～0.10），不老化，效果好，维修方便等特点。

套筒式补偿器/管式伸缩节的使用寿命长，疲劳寿命与管道相当。套筒式补偿器/管式伸缩节滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，套筒式补偿器/管式伸缩节多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将管式伸缩节螺栓松开，取下压圈，在装进一层或两层密封环，压紧压圈，继续使用。

直埋型套筒式补偿器/管式伸缩节能直埋于地下，安装时可不设置维修井，工程造价低。

套筒式补偿器/管式伸缩节分单向型和双向型补偿结构，双向特点是不论介质从补偿器何端流入。套筒式补偿器/管式伸缩节两端的滑动套筒总是自由的滑动，达到双向补偿作用，增大补偿量。
