波纹补偿器如何使用才能使寿命变长

2017-3-10 13:50:20 点击：

你了解波纹补偿器的分类吗?你知道在什么情况下使用何种类型的波纹补偿器吗?

首先我们来介绍一下在补偿器中比较重要的一种类型——轴向型，它主要的作用是用于补偿轴向位移，同时也具有较强的补偿角位移的能力。第二种横向型，它也是主要用于吸收横向位移和少量的轴向位移。其次就是角向型，这种类型的补偿器它一般在使用过程中只能吸收单平面的角向位移。吸收位移时如果配合上两个或三个角向补偿器效果会更好。

那么，如何使用波纹补偿器才能使其寿命变长?首先我们来看补偿器的疲劳寿命设计是怎样看出的?据了解，其寿命是由波纹补偿器的失效类型以及原因分析可以看出，我们还知道波纹管的平面稳定性、周向稳定性和耐腐蚀性能都与其疲劳寿命是息息相关的。那么过低的疲劳寿命将会导致怎样的后果呢?它会导致波纹管稳定性及耐蚀性能大大的下降。我们根据试验的结果和使用的出来的经验，用于供热工程的波纹管疲劳寿命应不小于1000次。这样才能使补偿器的使用寿命变长。

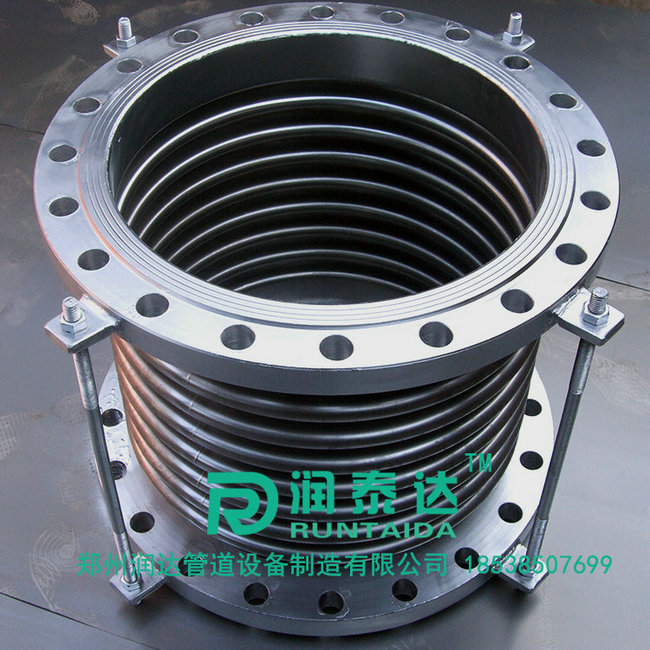

外压波纹补偿器又叫蒸汽管道补偿器设计先进，结构合理，体积轻巧，装卸方便，具有耐高、低温，耐高压，耐腐蚀，抗疲劳等特点。系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。

连接方式：分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。

补偿特点：主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除等优点。

结构特点：由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。

设计温度：-20~+400 产品代号：YSZW 型号标注：YSZW 波纹管型式-连接形式压力-通径-补偿器。

通径DN	长度 mm	波数n	压力等级Mpa			波纹管有效面积 cm2	最大外径尺寸 mm
			0.6	1.0	1.6
			轴向补偿量mm／刚度N／mm
50	432	10	41／231	39／255	37／286	81	Φ270
50	654	20	82／116	78／126	74／143	81	Φ270
65	488	10	41／231	39／255	37／286	82	290
65	756	20	82／116	78／126	74／143	82	290
80	506	9	56／116	53／232	50／278	121	Φ308
80	789	18	112／98	106／116	100／139	121	Φ308
100	532	8	61／167	57／218	54／256	180	338
100	789	16	122／84	114／109	108／128	180	338
125	616	8	82／278	78／301	75／320	257	Φ368
125	966	16	164／129	156／151	150／160	257	Φ368
150	950	8	124／125	112／154	89／330	535	450
150	1540	16	250／56	210／87	160／113	535	450
200	950	8	130／155	100／126	70／409	779	Φ505
200	1550	16	250／75	200／113	160／205	779	Φ505
250	1080	8	161／111	130／162	105／378	1075	566
250	1800	16	320／51	260／94	201／119	1075	566
300	1090	8	161／138	130／194	100／338	1269	Φ600
300	1820	16	320／54	260／100	200／168	1269	Φ600
350	1090	8	165／165	132／221	99／438	1619
350	1820	16	320／71	250／121	200／218	1619
400	1110	8	162／164	132／290	101／468	2008	Φ710
400	1840	16	310／76	251／145	190／268	2008	Φ710
450	1110	8	152／131	124／339	100／532	2428	768
450	1840	16	301／81	251／170	190／245	2428	768
500	1475	6	190／180	150／515	150／765	3473	Φ975
500	2450	12	371／90	300／175	300／298	3473	Φ975
600	1540	6	195／231	150／754	140／756	4766	Φ1090
600	2540	12	391／121	290／364	280／480	4766	Φ1090
700	1540	6	200／222	155／601	150／832	6068	Φ1190
700	2540	12	400／112	300／400	290／478	6068	Φ1190
800	1540	6	201／200	164／497	150／897	7528	1290
800	2540	12	400／135	321／451	299／583	7528	1290
900	1605	6	220／206	230／635	220／765	9328	Φ1460
900	2685	12	430／154	460／337	442／388	9328
1000	1605	6	220／356	230／615	220／763	11118	1560
1000	2685	12	430／268	460／303	442／418	11118	1560
1100	1605	6	210／273	230／654	221／754	13066	Φ1660
1100	2685	12	428／187	460／347	442／601	13066	Φ1660
1200	1605	6	210／308	230／757	221／832	15170	1760
1200	2685	12	420／104	460／488	443／601	15170	1760
1300	1605	6	220／356	230／864	221／864	17432	Φ1860
1300	2685	12	410／132	450／432	435／626	17432	Φ1860
1400	1605	6	212／398	231／645	226／889	19851	1960
1400	2685	12	410／198	450／466	430／665	19851	1960
1500	1605	6	201／321	230／978	220／984	22427	Φ2060
1500						22427	Φ2060
