润达管道专业技术人员介绍关于球形补偿器的主要技术指标是什么

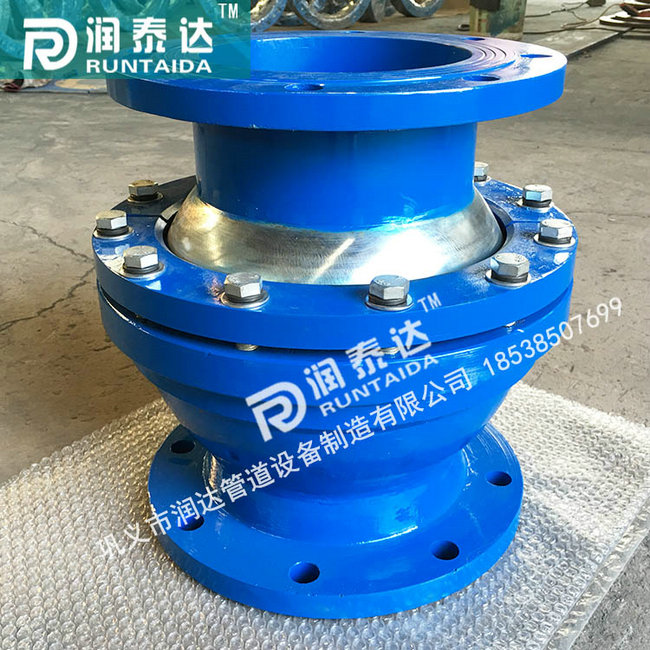

球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个

多方向上的横向位移，球形补偿器应成对使用，单只球形补偿器没有补偿能力 ，可作管道万向接头使用。球形补偿器具有补偿量大，无盲板力，对固定管架的作用力小，球形补偿器采用可注组合密封技术，实现长期可靠密封。

球形补偿器工作原理是通过球头的转动和曲折与力臂形成力偶,使大小相等方向相反的一对力,围绕着Z轴旋转,实现力偶两边管路膨胀量的吸收。当球形补偿器布置在两固定支架中心时,则管道运行时两端有相同的膨胀量和相同的膨胀推力,这是将力偶围绕着中心旋转一定角度,以达到吸收两端方向相对大小相等的膨胀量。当球形补偿器布置不在两固定支架中心时,在运行时的力偶中心偏向较短的一段围绕来吸收两端方向相对大小不等的膨胀量.

球形补偿器主要技术指标

1、球形补偿器工作压力：（1.0～4.0）MPa

2、球形补偿器工作温度：≤350℃/≤500℃

3、球形补偿器公称通径：DN40-DN1200mm

4、球形补偿器全折屈角：≤30°（±15°）

5、球形补偿器工作介质：蒸汽、热油、热水等。

球型补偿器

具有补偿能力大，流体阻力和变形应力小，无盲板力且对固定支座的作用力小等优点。目前有的公司采用碳纤维密封装置这一先进技术，使得该设备密封性能更加稳定可靠。 即使长时间运行出现渗漏时，也可不需停气减压便可维护且十分方便快捷。特别对远距离热能的输送，有明显的经济效益和社会效益。老式球补都有加注嘴，外表不美观还易泄漏

该产品主要利用橡胶的独特性能:高弹性、高气密性、耐介质性和耐候性及耐辐射性等。

它采用高强度、冷热稳定性强的聚酯帘布斜交与之复核后经高压、高温模压交联而成。内部致密度高，能承受较高压力，弹性变形效果优异。

产品结构设计断面弧高、曲线长、具有较大的多向唯一功能。特别适用于地质条件复杂、沉降幅度大和管道运行中冷热变化频繁导致管道损坏的场所。利用橡胶的弹性滑动转移和变形机械力的传热散逸功能有效地消除泵、阀及管道自身的位移物理破坏。因橡胶属不良传导材料，所以它又是一种良好的降低震动和噪声传递的理想环保产品。

该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈，基本可以免除有效运动期内的维修。

应用范围

球型补偿器是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下:

1、用于热力管道中，补偿热膨胀，其补偿能力为"冂"补偿器的5-10倍

2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀

3、用于冶金设备如高炉、转炉、电炉、加热炉等的汽化冷却系统中和煤灰输送管道系统作万向接头用。

4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。

布置形式

球补有多种布置形式，使用起来比较灵活，但通常设计中主要应用的还是两种布置形式:一是水平或垂直Z形管道上布置两个球补二是水平L形管道上布置三个球补。
