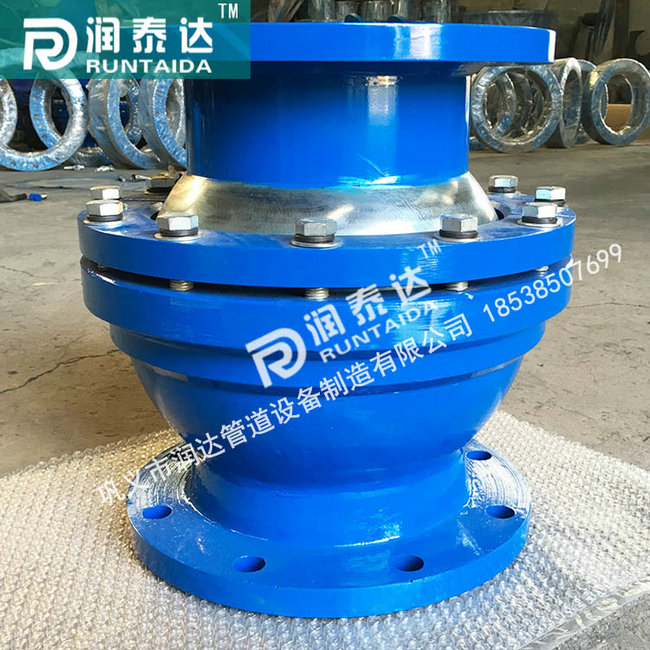

球形补偿器具体应用在哪些方面

2017-4-21 10:03:51      点击:

 球形补偿器的应用?今天,我公司就这个问题给出了答案,下面就是我公司整理的答案:

 球形补偿器是解决管道热胀冷缩的一种设备,可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,具体用途如下:

1、用于热力管道中,补偿热膨胀,其补偿能力为“冂”补偿器的5-10倍。

2、用于火箭发射台、飞机排气设施上,补偿冲击膨胀。

3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用。

4、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。


三维球形补偿器由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移,套筒结构元件作轴向的线位移

本球形结构元件和套筒结构元件均可以独立安装。独立安装时,球形结构元件能解决管道弯曲补偿,套筒结构元件能解决管道轴向伸缩补偿。

当两个球形结构元件和一个套筒结构元件组合时,形成能同时吸收三维膨胀量的肘节结构。

三维球形补偿器偏转角度大、轴向位移大、能有效的吸收锅炉较大的向下位移量。

三维球形补偿器选择时,如水平安装,主要吸收锅炉向下位移量,即三维球形补偿器角向位移量,此时应该选用角向补偿量大、轴向的位移量小的三维球形补偿器。反之,垂直安装,主要吸收的也是锅炉向下位移;即三维球形补偿轴向位移量,此时应选用角向补偿量小,轴向的位移大的三维球形补偿器。

三维球形补偿器的编制规格按公制定为DN200~DN600共9种;编制规格按英制定为:18"、20"、22"、24"、26"、28"、30"、32"共8种;编制规格按长度定为:1200~3000共5种;总规格合记为85种。
