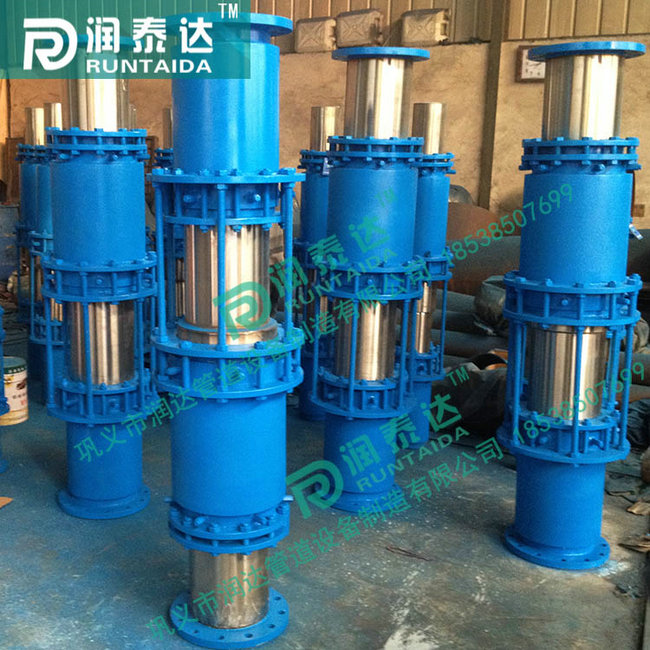

轴向型补偿器安装时对管架设计的要求：

1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部门及侧支管线进入主管线入口处，都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。

推力计算公式如下： Fp=100*P*A Fp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。

轴向弹性力的计算公式如下： Fx=f*Kx*X FX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。管道除上述部位外，可设置中间固定管架。中间固定管架可不考虑压力推力的作用。

2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。

3、补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算： LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm）， X0-补偿额定位移量（mm）。当补偿器压缩变形时，符号“+”，拉伸变形时，符合为“-”。当管道壁厚按标准壁厚设计时，LGmax可按有关标准选取。
