1．简介

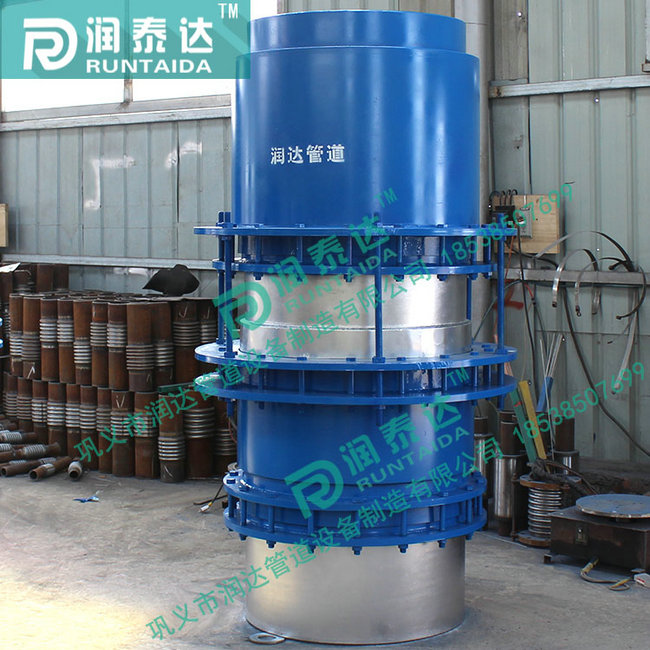

套筒式补偿器是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器,主要有套筒(芯管),外壳,密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中.

套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封,能耐高温,防腐蚀抗老化,适用温度-40至150,特殊情况下可达350.既能保证轴向滑动,又能保证管内介质不泄漏.

套筒式补偿器设计了防拉断装置,可保证在其伸缩到极限位置时不被拉开,从而使整个管网运行的安全性大大提高.

套筒式补偿器在安装使用时可合理消除管道线性补偿和角度补偿过程中产生的应力.

套筒式补偿器能直接埋于地下,安装时不需要设置检查井,且20年免维护.连接方式有焊接和法兰连接两种.

2.设计条件

公称压力：      ≤4.0Mpa       使用温度：      ≤400℃ 3.型号标注方法

补偿量

公称压力（10×Mpa） 材料代号 公称直径 产品型号

材料代号：碳钢---------不注      全不锈钢---------B

ZHTTB-B系列弹性套筒补偿器

 1.简图

设计条件：公称压力PN       0.25，0.6，1.0，1.6，2.5Mpa

使用温度        ≤400℃

2.型号标注示例

工作压力1.6 Mpa，公称直径800mm，补偿量200mm的全不锈钢弹性套筒补偿器标注为：

16ZHTTB-B800---200---
