煤气管道中使用的波纹补偿器的类型

2017-3-23 10:07:07      点击:
目前在煤气管道补偿中应用最为广泛的波纹补偿器主要有3种,每种波纹补偿器均可适用于蒸汽、热水、氧气、氮气或其它无腐蚀性介质的管道系统。
煤气管道中使用的波纹补偿器主要包括以下3种类型:
(1)轴向型波纹补偿器。它是一个波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)组成的挠性部件,主要用于直管段补偿轴向位移。补偿器设在两固定支架之问,一端靠近一个固定支架。补偿器不能约束管道压力推力,压力推力由其两侧的固定管架承受。

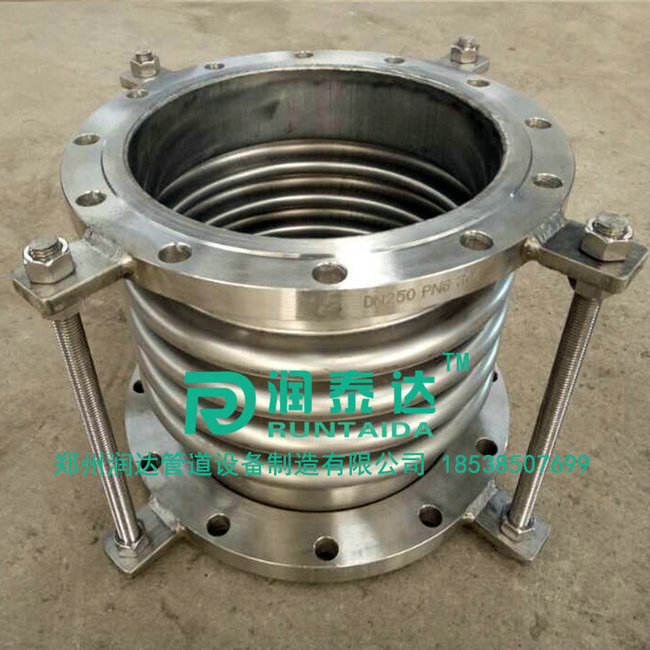

(2)拉杆型波纹补偿器。它是由两个相同波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)及一个中间管,一组能承受压力推力组成的挠性部件,主要用补偿横同位移。补偿器能约束管道压力推力,固定管架可不考虑承受管道压力推力。
(3)自由复式型波纹补偿器。它是由两个相同波纹元件和两个可与相邻管道、设备相连接的接管(或法兰)及一个中间管组成的挠性部件,主要用于直管段补偿轴向位移及横向位移。
     波纹补偿器的优点是制作时采用先进的、对波纹管无损伤的整体一次液压成型工艺。产品特点是尺寸精度高,使用寿命长,性能可靠,结构紧凑,补偿量大,疲劳寿命长,承压能力高,用材广泛,在工程应用中,具有配管简单,不用维修等特点,口径大,耐温高,有较强的抗应力腐蚀能力。但它也有不易解决的缺点:例如轴向型波纹补偿器对固定支架产生压力推力,造成固定支架推力大,从而造价高;另外波纹补偿器管壁较薄不能承受扭力、振动,安全性差;设备投资高、设计要求严、施工安装精度高、往往达不到预期寿命等一系列缺点。

球形补偿器,旋转补偿器,无推力补偿器,直埋套筒补偿器,弹性套筒补偿器,直流式无推力补偿器,套筒补偿器,波纹管补偿器,波纹补偿器,补偿器

波纹补偿器,旋转补偿器,套筒补偿器,无推力补偿器

公称直径

DN

管外径×壁厚 DW×s

补偿量

ΔL

安装长度

Lmax

填料室外径

D



Kg

25

32×4

140

530

50

4.81

32

38×4

140

550

57

4.9

40

51×4.5

140

550

68

6.1

50

57×4

140

550

80

7.15

70

76×4.5

180

640

100

12.43

80

89×5

180

660

113

14.5

100

108×5

180

660

130

17

125

133×5.5

180

690

170

22.83

150

159×5.5

180

690

190

29.55

200

217×7

240

810

257

52.43

250

273×7

240

810

310

69.46

300

325×8.5

300

940

366

97.00

350

377×10

300

960

417

128

400

426×12

300

960

466

155

450

482×12

320

970

524

177.7

500

534×13

320

1010

573

213.28

600

636×14

340

1050

676

280.42

700

726×15

340

1080

768

358.23

800

826×16

360

1125

878

467.62

900

926×16

360

1125

980

553.8

1000

1026×16

360

1125

1082

647.44
