套筒补偿器的安装使用
2024-6-20 14:36:23 点击:

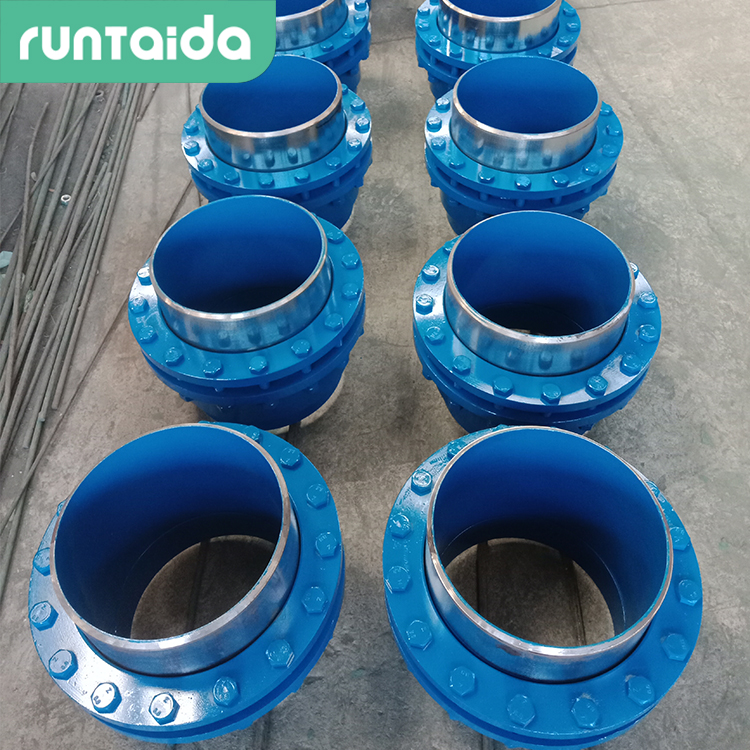

可拆式套筒补偿器是配合阀门的安装拆卸研制的管道配件。 套筒补偿器技术参数:套筒补偿器由本体,密封圈,压盖,伸缩短管等依靠螺栓的配合组成。工作压力分为0.6Mpa, 1.0Mpa, 1.6Mpa 为常用的压力范围,高压也可定制。套筒旋转补偿器能有效的补偿拐角管道为位移和振动,特别是长距离管线,由于硬性连接法兰之间密封性容易受管道自身曲张性的影响,所以利用套筒补偿器可以很好的保护管道,管道在冷热变形时,有很好的补偿和释放空间。
在管道的盲端、弯头、变截面处或装有各种阀门的部位或侧支管道进行主管道入口处,均都应设置主固定管架,由于在管线中安装套筒补偿器,在使用介质压力的作用下,上述各部位均承受盲板力作用,故在主固定管架强度和刚度设计时应予以充分地考虑。
因套筒补偿器在使用介质压力的作用下,会产生盲板力,为避免管道挠曲失稳、管线偏移,应按设计规定设置导向支架,同时为减小管段运行的摩擦阻力,在导向支架上应安放滚动支座。
套筒补偿器用于地下直埋管道时,应设置补偿器井(直埋套筒补偿器除外),将补偿器安装在井中,并应两侧设置滑动管架支撑。
在管道的盲端、弯头、变截面处或装有各种阀门的部位或侧支管道进行主管道入口处,均都应设置主固定管架,由于在管线中安装套筒补偿器,在使用介质压力的作用下,上述各部位均承受盲板力作用,故在主固定管架强度和刚度设计时应予以充分地考虑。
因套筒补偿器在使用介质压力的作用下,会产生盲板力,为避免管道挠曲失稳、管线偏移,应按设计规定设置导向支架,同时为减小管段运行的摩擦阻力,在导向支架上应安放滚动支座。
套筒补偿器用于地下直埋管道时,应设置补偿器井(直埋套筒补偿器除外),将补偿器安装在井中,并应两侧设置滑动管架支撑。
