套筒补偿器与球形补偿器的区别

2017-3-12 14:13:10 点击：

　　套筒补偿器是将两段管套在一起，中间空隙用柔性填料密封，用压盖紧固，套筒补偿器两端用法兰连接在管线上，用于消除温度变化引起的热应力对管道的破坏。

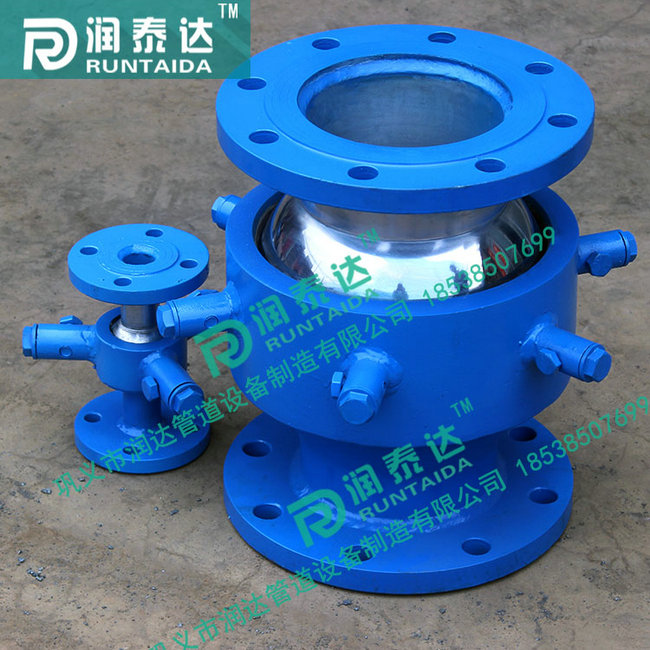

球形补偿器(又称球形接头)，主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移，该补偿器应成对使用，单只球形补偿器没有补偿能力。可作管道万向接头使用。该补偿器具有补偿量大。无盲板力。对固定管架的作用力小，密封采用可注组合密封技术，实现长期可靠密封。球形补偿器两边的管子应该不能在同一轴线上.如果在同一轴线上，中间的球体管如果要转动会对管道产生横向力，地面沉降时,球形补偿器起到类似于人体关节作用,弯曲下沉,避免水管张力过大,发生破裂。

公称通径DN	伸缩量	最小长度Lmin	最大长度Lmax	安装长度L
40	250	400	650	525
50	250	400	650	525
65	250	420	670	545
80	250	420	670	545
100	250	435	685	560
125	250	435	685	560
150	250	435	685	560
200	260	460	720	590
250	260	460	720	590
300	270	490	760	625
350	270	490	760	625
400	280	520	800	660
450	280	520	800	660
500	300	550	850	700
600	310	570	880	725
700	320	605	925	765
900	330	640	970	805
1000	350	700	1050	875
1200	360	740	1100	920
1400	370	780	1150	965
1600	380	820	1200	1010
