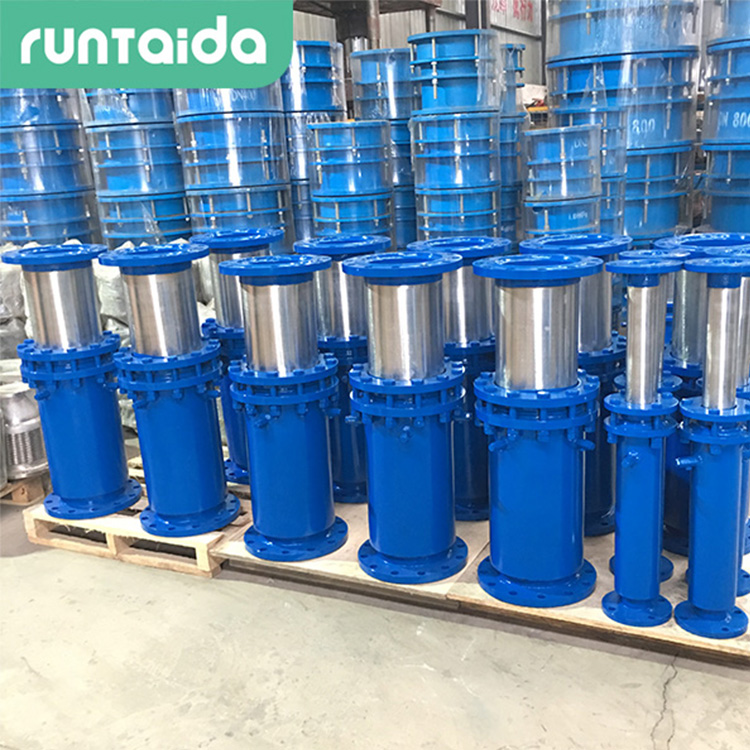

耐温无推力套筒补偿器
2025-3-13 11:00:29 点击：
无推力套筒补偿器实现无推力的关键在于其巧妙的设计和帕斯卡原理的应用。补偿器的双向对称结构使管道在伸缩过程中产生的推力相互抵消，实现无推力补偿。补偿器内部设有一个密环形汽室，汽室内有两个环形受压面：一个固定在汽室内端面，另一个位于伸缩管肩部，随伸缩管移动。当介质压力作用于补偿器时，根据帕斯卡原理，可移动环形受压面的面积与伸缩管横截面积相等，且两面压力相等、方向相反，从而相互抵消。由于内部压力被抵消，设计固定支架时，仅需考虑补偿器压紧填料的摩擦力，而不必计算介质压力引起的推力，从而减轻支架负荷，实现了无推力补偿，提高了管道系统的可靠性和稳定性。
无推力补偿器的结构紧凑，设计合理，安装方便。其伸缩芯管表面通常采用耐磨高硬光滑保护涂层技术，以提高抗磨损能力，降低伸缩芯管的轴向运动阻力。同时，采用回弹性好的柔性石墨复合密封材料，确保长期可靠的密封性能。此外，两端内、外套筒间设有导向轴瓦，能够承受管道侧向力，提高了内外套筒的定位、导向性能和工作稳定性。填料采用橡胶（石墨）密封材料，能耐高温、防腐蚀、抗老化。填料函结构上采用“V"型宽唇饶性结构，利用流体动压密封原理来达到可靠的密封效果，从而减小摩擦力，密封效果更好。此外，还具有对介质氯离子含量无要求，补偿量大，对管道固定安支架无推力，流阴小，成本低，易安装，免维护等特点。
套筒补偿器是一种高效、可靠、经济的管道系统补偿设备，广泛应用于各种工业领域。
无推力补偿器的结构紧凑，设计合理，安装方便。其伸缩芯管表面通常采用耐磨高硬光滑保护涂层技术，以提高抗磨损能力，降低伸缩芯管的轴向运动阻力。同时，采用回弹性好的柔性石墨复合密封材料，确保长期可靠的密封性能。此外，两端内、外套筒间设有导向轴瓦，能够承受管道侧向力，提高了内外套筒的定位、导向性能和工作稳定性。填料采用橡胶（石墨）密封材料，能耐高温、防腐蚀、抗老化。填料函结构上采用“V"型宽唇饶性结构，利用流体动压密封原理来达到可靠的密封效果，从而减小摩擦力，密封效果更好。此外，还具有对介质氯离子含量无要求，补偿量大，对管道固定安支架无推力，流阴小，成本低，易安装，免维护等特点。
套筒补偿器是一种高效、可靠、经济的管道系统补偿设备，广泛应用于各种工业领域。
