直埋套筒补偿器在管道上实现自由补偿和安装简单
直埋套筒补偿器应用在管道上实现自由补偿和安装简单
首先套筒补偿器属于一种补偿元件,利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，波纹补偿器也可补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振，在现代工业中用途广泛。
直埋套筒补偿器是用在直埋管线上的膨胀原件。直埋式套筒补偿器外壳及导向套简在保护下实现自由伸缩补偿．直埋套筒补偿器是在波纹补偿器原有的基础上增加了防护措施，外边的套筒可以自由伸缩，目前，在现代工业中直埋套筒补偿器的使用是很广泛的。其它性能跟普通波纹补偿器相同。轴向内压波纹补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。波纹膨胀节上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用，它不是承力件。
直埋套筒补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。直埋套筒补偿器外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。使用时需要注意的是直埋套筒补偿器要求在两固定支座之间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同，由于直埋内压波纹补偿器在管道上实现自由补偿和安装简单等特点，因而深受工程设计及安装使用者的欢迎。

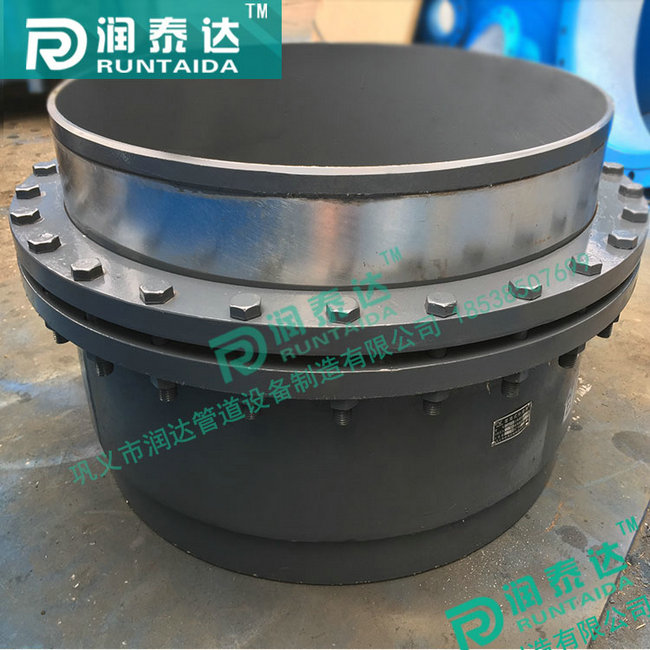

新型套筒式
1、补偿器安装时，首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、新型套筒式补偿器与补偿器两端相焊接的管段必须进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。
4、补偿器沿管道中心线安装，不同轴度大于1%，以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。
6、注意保护滑动表面，严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。
8、补偿器各种气温下，均可按最大长度安装，不需预拉或预压（出厂为产品的最大长度）。
套筒式补偿器，直埋套筒补偿器，双向套筒补偿器，套筒式波纹补偿器，直埋式套筒补偿器，弹性套筒补偿器，热力套筒补偿器，波纹补偿器，四氟波纹补偿器，旋转补偿器
新型无推力旋转补偿器，热力管道旋转补偿器，免维护旋转补偿器，球形补偿器
套筒补偿器参数表
|
公称通径DN |
补偿量△Max |
外形尺寸 |
||
|
管外径D |
最大直径DMax |
安装长度LMax |
||
|
25 |
150 |
32 |
116 |
1190 |
|
30 |
150 |
38 |
124 |
1190 |
|
40 |
150 |
45 |
136、 |
1190 |
|
50 |
200 |
57 |
150 |
1400 |
|
65 |
200 |
73 |
172 |
1400 |
|
70 |
200 |
76 |
178 |
1400 |
|
80 |
200 |
89 |
194 |
1400 |
|
100 |
250 |
108 |
240 |
1640 |
|
125 |
250 |
133 |
274 |
1640 |
|
150 |
250 |
159 |
310 |
1640 |
|
200 |
250 |
219 |
390 |
1640 |
|
250 |
300 |
273 |
466 |
1910 |
|
300 |
300 |
325 |
556 |
1910 |
|
350 |
300 |
377 |
628 |
1910 |
|
400 |
350 |
426 |
708 |
2230 |
|
500 |
400 |
529 |
856 |
2400 |
|
600 |
400 |
630 |
994 |
2400 |
|
700 |
400 |
720 |
1130 |
2400 |
|
800 |
450 |
820 |
1268 |
2650 |
|
900 |
450 |
920 |
1406 |
2650 |
|
1000 |
450 |
1020 |
1552 |
2650 |
