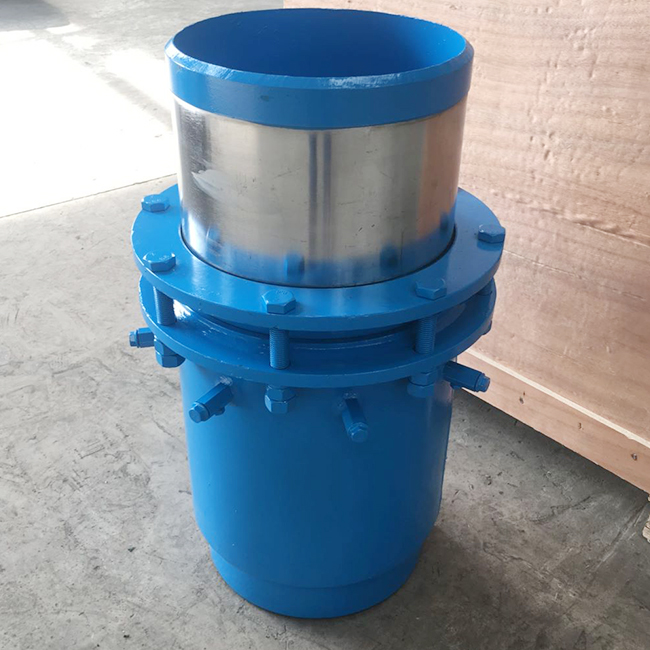

焊接套管补偿器是直接安装在单相或多相流体管道中的补偿器。套管焊接在法兰上；三个调节螺钉焊接在压板的螺钉孔和孔之间；三个支耳焊接在芯管的一端，由管芯、挡块、环垫块和密封圈组成。防拉设备插入套管。压板和法兰由固定螺栓、弹簧垫片和固定螺母连接固定。这不仅可以保证轴向滚动，还可以保证管道中介质不泄漏。大大提高了整个管网的运行性能。

焊接套筒补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。适用于直线铺设的管道。通过内套沿管道轴方向相对移动，吸收管道的热膨胀和冷收缩，释放管道的热应力。特殊密封胶通过止回注料嘴注入，在稳定的密封压力下封压力下滚动密封。依靠导向轴承承受管道的侧向力，实现内外衣相对运动的高同轴度，避免划伤电镀内衣，使管道运行状态下的密封可靠、耐用。
