免维护套筒补偿器厂家
更新：2023-6-13 15:07:47 点击：
- 品牌
- 型号
产品介绍

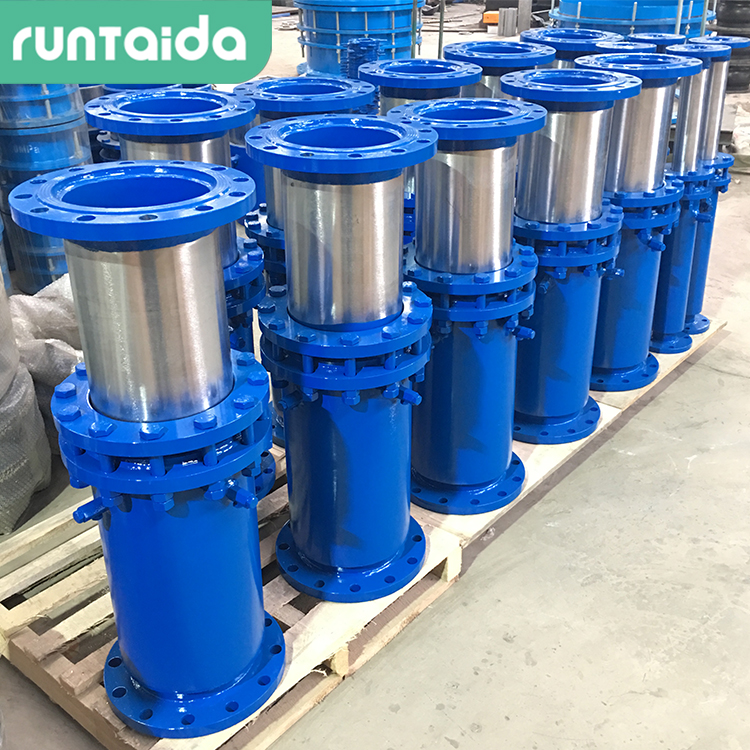

免维护套筒补偿器由内筒、填料压盖、导向定心环、紧固法兰、弹簧法兰、弹簧、成型柔性石墨密封填料、密封压环、密封座外壳、端接管、螺栓、螺母构成。特点无推力、补偿量大、自维护、不泄漏。免维护套筒补偿器以提高管网运行的可靠性，进一步降低工程造价，所采取的技术方案是一种直埋型免维护套筒补偿器，采用三重密封结构，两重组合密封结构设在外套筒与端管之间，另一重密封结构设在外护筒端环与端管上的密封导向套之间；一重密封由组合密封圈、中间压盖、浮动压环组成；工作时，随着管道内的介质压力的上升，在中间压盖、浮动压环的联合作用下，组合密封圈的两个唇边分别与外套筒的挡块、端管的便面紧密贴合，实施头一道密封； 重密封由填料盘根、压盖及带有组合碟簧的压紧螺栓组成；工作时，压盖压紧填料盘根，压盖通过带有组合碟簧的压紧螺栓与外套筒的法兰连接，组合碟簧使压盖始终保持对填料的压紧，弥补由于端管滑动引起的填料磨损，二重密封与一重密封联合作用，有效阻止了管道内介质的渗漏；第三重密封结构由密封导向套、外压盖、盘根、端环保护罩组件组成；密封导向套设在 重密封外侧的端管上，外压盖、盘根位于密封导向套上，外压盖压紧盘根，盘根上表面紧贴端环保护罩组件的端环内部，端环保护罩组件的保护罩与外套筒的法兰连接，以达形成第三重密封组合结构，工作时，第三重密封结构隔离外界介质的渗透，达到保护端管滑动工作面的目的，同时密封导向套还对端管位移起导向作用。所述的端环保护罩组件的外部和外套筒外具有外护筒，外护筒与外套筒之间设有保温层。所述保温层为聚氨酯发泡。所述的端管表面喷涂耐蚀减摩功能的涂层，减小组合密封圈、填料盘根与端管表面的磨损。
