球形补偿器补偿原理
更新：2023-10-25 16:12:54 点击：
- 品牌
- 型号
产品介绍
球形补偿器是一种常用于管道系统中的补偿装置，其主要作用是通过可伸缩的球形结构来吸收管道系统中由于温度变化引起的热胀冷缩产生的应力和变形，从而保护管道系统的稳定运行。球形补偿器的工作原理是利用球形结构的柔性和可伸缩性来补偿管道系统的热胀冷缩。球形补偿器由外球面、内球面、球心轴线和连接管道等组成，当管道系统受到温度变化时，管道会因为热胀冷缩而产生应力和变形而球形补偿器的内外球面之间通过橡胶或金属波纹管连接，这样就使得球形补偿器能够在一定范围内自由地伸缩和旋转，从而吸收管道系统中的应力和变形，保证管道系统的正常运行。首先，球形补偿器的柔性结构使得它能够在一定范围内自由伸缩，从而吸收管道系统中的热胀冷缩引起的变形。其次，球形补偿器的连接管道可以通过可调的连接方式来调整补偿器的长度，从而适应不同的温度变化。再次，球形补偿器的外球面和内球面之间的橡胶或金属波纹管可以承受一定的压力和拉力，从而平衡管道系统中的应力。最后球形补偿器的球心轴线可以使补偿器在发生角度变化时保持平衡从而确保管道系统的正常运行.

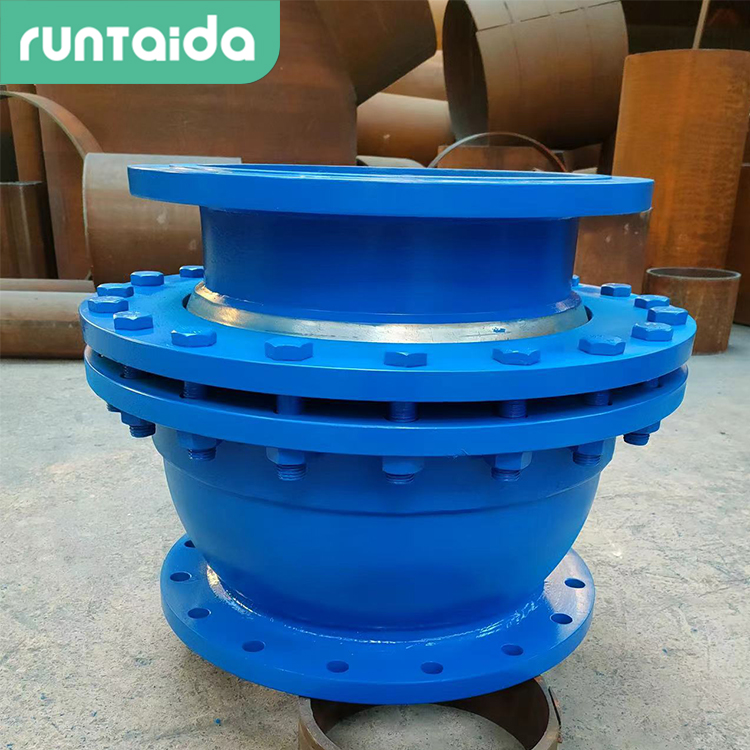

球形补偿器主要由左体，右体，球体和密封环组成。用于左右体和球补球的资料是铸钢和锻钢，密封圈是球补充器的重要组成局部。其中之一需求一种耐温，耐压，耐磨，具有足够的强度和光滑性，运用寿命长，并具有良好密封性能的金属塑料。 球形补偿器主要依赖于球的角位移来吸收或补偿管道在一个或多个方向上的横向位移。球形补偿器应成对运用，单个安装无补偿才能，但可用作管道万向节。因而，它具有补偿才能大，流体阻力小，变形应力小，无受力，固定支撑力小的优点。同时，该安装增加了一种可以填充安装的技术，使安装的密封性能愈加稳定牢靠。
