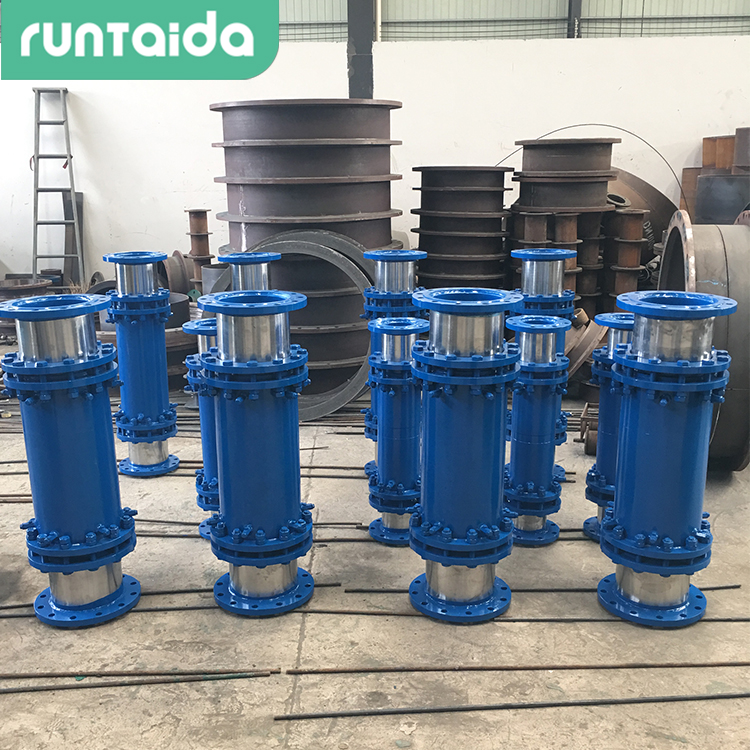

直埋无推力套筒补偿器
更新：2023-5-31 16:13:47 点击：
- 品牌
- 型号
产品介绍
直埋无推力套筒补偿器它能抵消内压水平推力管道在补偿器处断开两管；管道的热伸长是通过甲管在套筒中移动实现补偿的。介质不是直接由甲管流入乙管,而是经过旁通管实现的,旁通管连接在甲管套筒和乙管之间。由于甲乙两管都有封头,介质压力产生的水平推力自身实现了平衡。这种新结构的无推力补偿器在管道试压不会出现自动拉开的问题,试压时也不会使套筒相对安装位置发生移动,十分便于施工安装。固定支座受到的水平推力是由以下三个方面产生的:
①管道伸长移动时活劝支座.上的摩擦力产生的水平推力;
②补偿器本身结构在进行补偿伸缩时产生的水平推力(对子方形补偿器、波形补偿器这一水平推力是其本身变形的弹性力,对于套筒式补偿器是芯管套管间相对移动时的摩擦力);
③管道内介质压力产生的水平推力,这是采用套筒式或波形补偿器时才可能出现的。
